Muros de contención de tierras de gran espesor
Sistema de contención tipo muro sándwich: dos hojas estructurales de hormigón armado, cada una con su mallazo y conectadas entre sí, con los refuerzos integrados en fábrica; en obra se maciza con hormigón vertido in situ y pasa a trabajar como un muro macizo. Solución industrializada para edificación residencial y terciaria.
Características técnicas
| Característica | Valor |
|---|---|
| Sistema | Muro sándwich prefabricado de hormigón armado: hojas interior y exterior portantes y de encofrado, macizadas in situ |
| Conexión con la cimentación | Mediante esperas en la zapata corrida |
| Espesor | 25 cm o más en muros de sótano o contención de tierras (dossier de calidades); espesor de cada muro según cálculo |
| Precisión dimensional | ±2 mm frente a ±10–20 mm in situ |
| Plazo de instalación | Unos 10 días laborables; la obra continúa 2 días después del relleno de los paneles |
| Reducción de plazos | Hasta un 60 % frente a la ejecución in situ |
| Planta por bloque | 1.000 m² |
| Control de calidad | Industrial y trazable; curado controlado que minimiza la fisuración |
Comportamiento estructural
- Resistencia a empujes: diseñado para absorber los empujes horizontales de tierras según estados límite.
- Trabajo conjunto: trabaja como un muro macizo de hormigón armado.
- Transmisión de cargas: las cargas verticales y horizontales se transmiten a la cimentación.
- Control de fisuración: el curado industrial controlado minimiza la fisuración y garantiza la continuidad estructural.
Cómo se ejecuta
- Diseño y coordinación BIM
Modelado integral con detección de interferencias; encuentros y juntas prediseñados. - Prefabricación controlada
Producción en planta con trazabilidad total. - Preparación
Se nivela y prepara la cimentación, lista para el montaje. - Izado
La grúa transporta y ensambla los módulos con precisión. - Hormigonado
Se vierte el hormigón dentro del muro sándwich; ejecución por fases, con mínima mano de obra in situ.
Muro sándwich prefabricado frente a muro in situ
| Criterio | Prefabricado · in situ |
|---|---|
| Control de calidad | Industrial, trazable · in situ: variable |
| Precisión dimensional | ±2 mm · in situ: ±10–20 mm |
| Plazos de ejecución | Reducidos hasta un 60 % · in situ: sujetos a condiciones de obra |
| Mano de obra | Mínima en obra · in situ: intensiva y especializada |
| Patologías | Muy baja incidencia · in situ: fisuración y humedades frecuentes |
| Costes indirectos | Bajos y predecibles · in situ: elevados por imprevistos |
Muros en obra

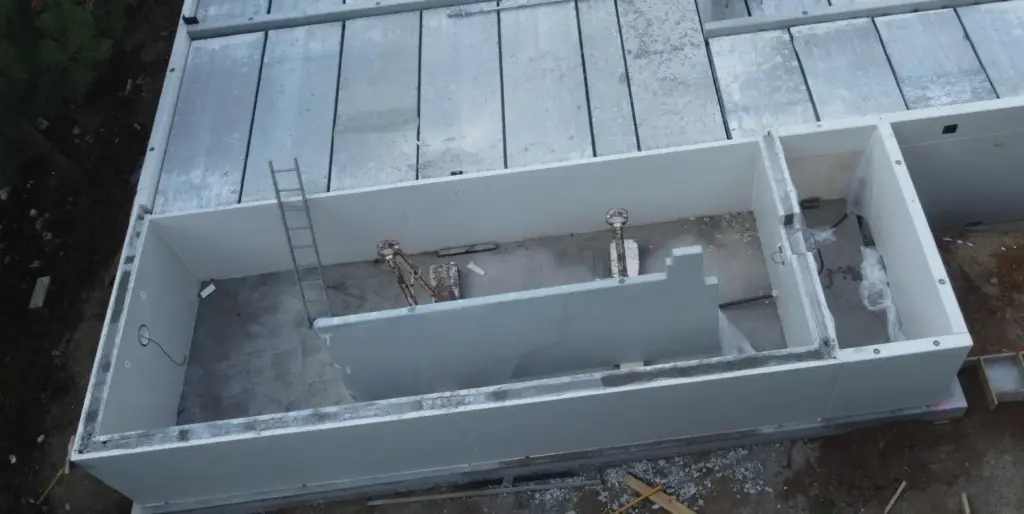

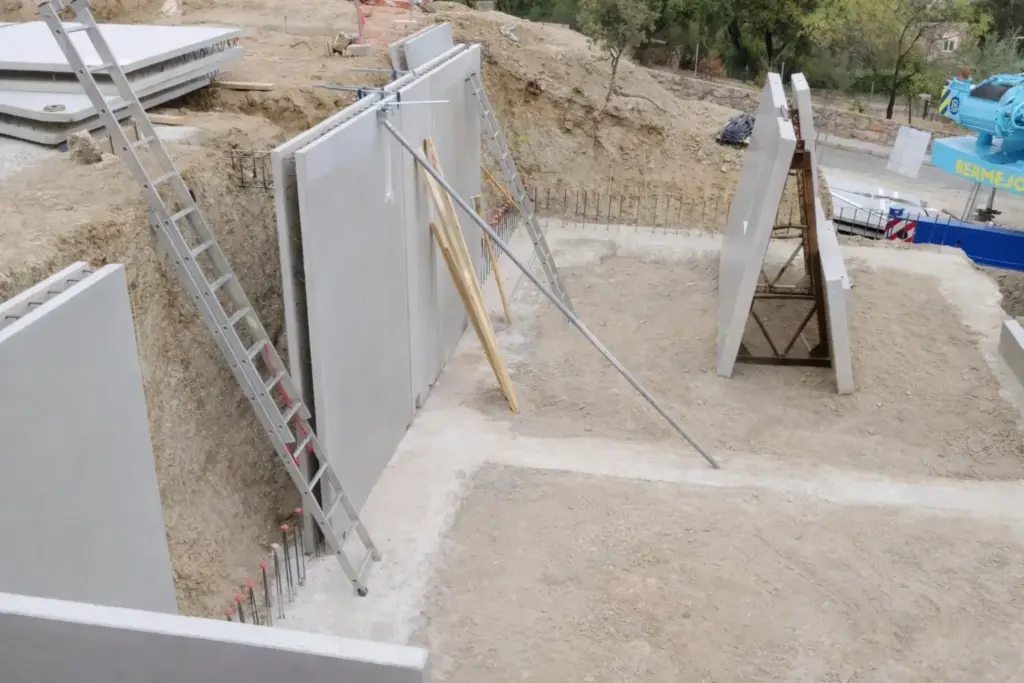

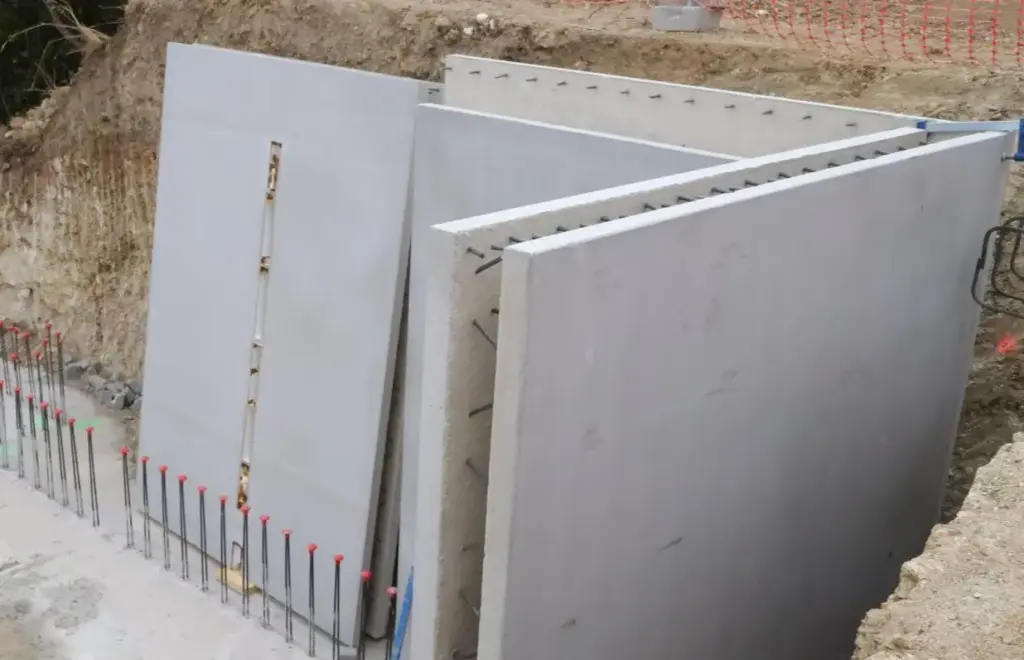

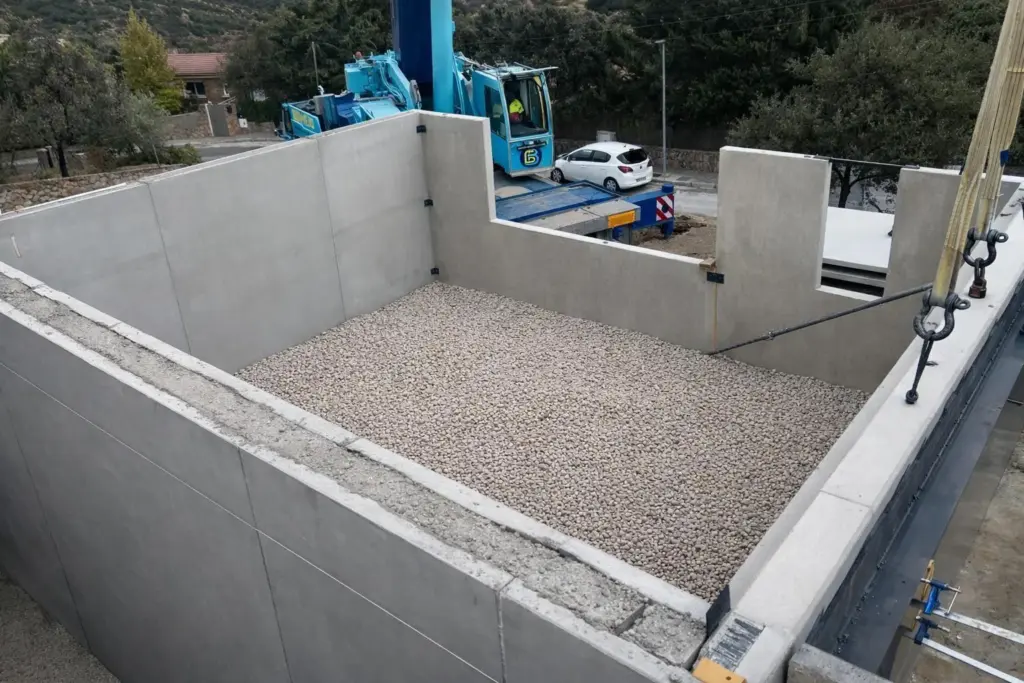

Muros de contención prefabricados de CVH durante el montaje y ya cerrados.
Documentación
Descarga el dossier técnico de muros de contención al momento al dejar tus datos; te enviamos también el enlace al correo.
Sistema de contención tipo muro sándwich, prefabricado de hormigón armado, para edificación residencial y terciaria.
11 páginas · 1,3 MB · PDF
